Cad2Stl CADデータ変換ソフトウェア


Cad2stl_logo

~(株)フローサイエンスジャパン開発ソフトウェア ~

FLOW-3D/FLOW-3D CASTユーザ様には、無償提供しております。


Ver.1.4.1をリリースしました

  • Mentat Marc入力ファイルの固定長フォーマットに対応いたしました。



Windows版

Windows版

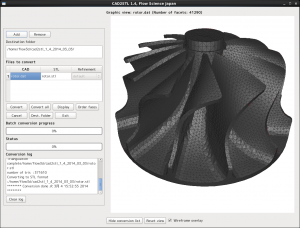

Linux版

Linux版

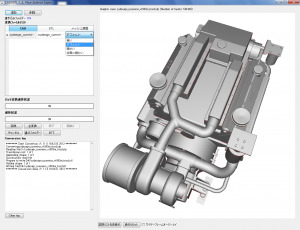

Cad2Stl GUI画面

Cad2Stl GUI画面

Cad2Stl は、当社で開発したCADデータ変換ソフトウェアです。このソフトウェアは、CADで作製された3次元形状ファイルの各種フォーマットから STL(Stereo Lithography)ファイルへの変換を行います。STLファイルは3角形の面と法線ベクトルからなる表面データで、 FLOW-3D で読み込み可能な フォーマットです。またファイルのエラーにより発生する法線ベクトルの反転を修正する機能を有します。



形状近似精度

Cad2Stl は、読込んだCADデータをSTLファイルに変換する際に、4種の形状近似精度の中から選択できます。精度向上に伴い、ファイルサイズは大きくなりますが、処理時間はさほど変わりません。

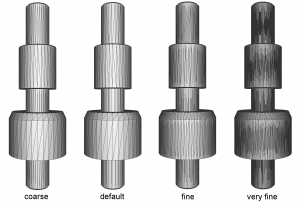

形状近似精度(左から粗い、デフォルト、細かい、非常に細かい)

形状近似精度(左から粗い、デフォルト、細かい、非常に細かい)

対応CADフォーマット

Cad2Stl は、以下のCADフォーマットに対応しています。

  • Autodesk® 3D Max®ファイル(.3ds, .3DS)
  • Autodesk® Alias®ファイル(obj, .OBJ)
  • IGESファイル(.igs, .iges)
  • STEPファイル(.stp, .step)
  • BREPファイル(.brep, BREP)
  • ABAQUS入力ファイル(.inp, .INP)*Ver.6.2以降
  • NASTRAN(バルクデータ)ファイル(.blk, .BLK)
  • Marc入力ファイル(.dat, .DAT)



cad2stl

動作環境

  • 64-bit Windows XP; Server; Vista, 7 全エディション
  • 64-bit Linux RedHat Enterprise 4.0及び5.0, SUSE 9.0及び 10.0



Cad2Stlのダウンロードはユーザサイトから

※ Autodesk、Alias、3ds Maxは、Autodesk, Inc.,の登録商標です。

価格・ライセンス形態などお気軽にお問合せください。information_button_small
